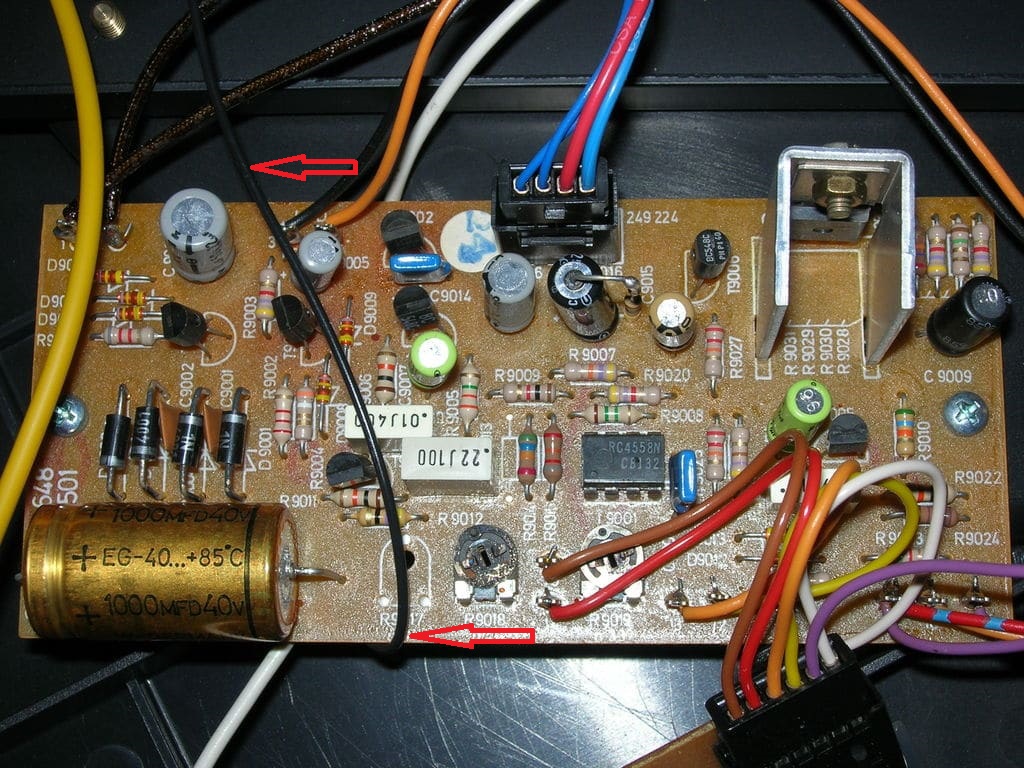

Braun P2 Plattenspieler- Draht lose- gelöst

Moin,
eine Bedienungsanleitung für Deinen Braun findest Du auf Vinylengine, Anmeldung notwendig. Danach ist der Draht wohl nicht Original. Die Frage ist also, welchen Zweck dient er? Hast Du jetzt Probleme mit dem Dreher? Hilfreich wären weitere Bilder, wie ein Übersichtsbild des gesamten Innenlebens, ein Bild der Rückseite der Steuerplatine und von der anderen Seite des "Kastens" (am Besten in geöffneten Zustand.

Guten Rutsch
paule

Hallo paule7,

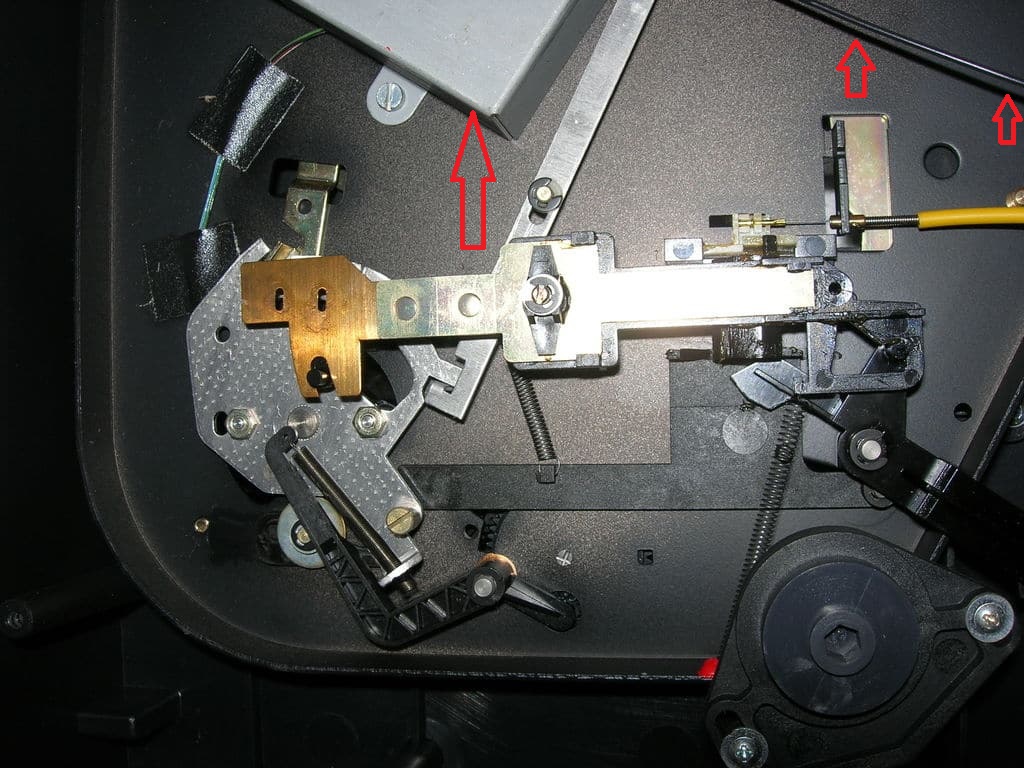

die Bilder habe ich im Netz gefunden der "Kasten" ist mit dem großen roten Pfeil makiert. (Bild 2)
Dort gehen auch die Kabel des Tonabnehmers rein sowie die Chinchstecker und ein brauner Draht
vom Trafo.(denke Masse) Bei den Cinchsteckern ist auch eine Masse dabei.
Der Dreher lief nicht, Sicherung und Kondensator habe ich getauscht, er läuft jetzt, dabei ist mir der lose Draht aufgefallen. Ich bin mir nicht 100% sicher aber die Halbautomatik funktioniert nicht richtig denn der Tonarm geht nicht automatisch am Ende der Platte zurück. Ob es damit was zu tun hat? (Draht)
Ich werde noch Bilder machen vom Istzustand, aber schon mal vielen Dank für deine Hilfe.

Auch dir einen guten Rutsch
n@k€d

Hallo,

der Braun basiert auf die damaligen Dual-Dreher (607 etc.) Chassis und Elektronik wurden an die Fa. Eben Elektronik geliefert und dort in ein "Braun"-Häuschen verbaut.

Die Halbautomatik muss man "anlernen", sprich, das erste mal den Tonarm bis zum "Schluß" einschwenken, dann kapiert die Halbautomatik auch was sie tun soll. Die Halbautomatik funktioniert rein mechanisch.

Siehe auch beim Halbbruder: http://www.hifi-archiv.info/Dual/607/607-07.JPG

Peter

Hi Peter,

danke für deine hilfreiche Antwort, somit hat dieser ominöse Draht nichts mit der Halbautomatik
zu tun. Ist sehr Interessant zu wissen das dort Dual-Technik drinn steckt und das Braun die Technik nicht
selbst hergestellt hat, sondern hat was "basteln" lassen. Das wusste ich nicht.
Dann muss ich mal schauen das ich das eingestellt bekomme.

Auch dir einen guten Rutsch ins neue Jahr, sowie auch allen anderen die hier lesen.
n@k€d

Hi,
ein frohes neues Jahr.

Habe heute ein paar Bilder von dem Innenleben gemacht.
Den losen Draht sieht man denke ich gut nur auf der Platine kann ich nichts erkennen wo er befestigt war.

https://up.picr.de/34732101eb.jpg

https://up.picr.de/34732123ri.jpg

https://up.picr.de/34732132ft.jpg

Gruß
n@k€d

Keiner eine Idee?

Hallo,

wenn alle Funktionen gegeben sind tu ihn einfach raus und fäddisch.

Peter

Moin,
auf den Bildern läßt sich leider nicht sicher erkennen wo der sw Draht angelötet war. Eine Ferndiagnose zu Geräten die man nicht kennt ist immer schwierig, deshalb das folgende mit gehöriger Skepsis betrachten.
Meine Vermutung ist das der sw Draht die im unteren rot dargestellte Brücke zwischen Erdungsleitung und Gerätemasse herstellt.


Ausschnitt aus dem Schaltplan

Um diese Spekulation zu prüfen wäre es notwendig zu schauen wo der Draht im "Metallkasten" angelötet ist. Dazu auch die Frage hast Du Brummprobleme? Wenn nicht, siehe Antwort von 8erberg

grüße
paule

8erberg (Beitrag #8) schrieb:

wenn alle Funktionen gegeben sind tu ihn einfach raus und fäddisch.

Ich würd' ihn drinlassen.
Wenn alles normal funzt, gibt's doch keinen Grund, irgendwas zu tun.
Don't change a running system.

Hallo,

er könnte in die Mechanik geraten, daher...

Peter
