Sehr flacher Subwoofer gesucht.

Autor

Beitrag

TheTudz
Schaut ab und zu mal vorbei

#1 erstellt: 10. Okt 2007, 15:26

Hallo liebe Leute,

ich würde mir gerne einen aktiven Subwoofer bauen, der hinsichtlich der Abmaße sicherlich speziell ist. Geplant ist, das Teil unter den Küchenschränken zu platzieren. Diese sind sind ca. 21cm beabstandet zum Boden und nach vorn hin offen (also keine Blende). Aufgrund der begrenzten Höhe würde ich den Treiber gerne liegend zu den Schränken hin abstrahlend einbauen und ggf. Bassreflexrohre nach vorn (zur Küche hin) legen. Das Aktivmodul müsste auch noch irgendwie Platz finden.

Ich habe keine Ahnung ob das funktionieren wird, und ob das überhaupt machbar ist. Volumen ist unter den Schränken sicherlich genügend, so ca. 50cm Tiefe und über 2m Länge.

Die sonstigen Daten:

- Die zu befeuernde Raumgröße beträgt ca. 60qm, Lautstärke eher mittel-laut (NICHT sehr laut)
- Musikrichtungen: prinzipiell eher qualitativ hochwertig aufgenommene Sachen (z.B. Jazz) aber auch Rock/Pop/Reggae
- Budget: komplett so um die 300,-EUR

Ich hoffe, das geht und ihr wisst Rat, TheTudz...

FloGatt
Inventar

#2 erstellt: 10. Okt 2007, 17:04

Hi,

schau mal hier:

http://www.lautsprechershop.de/hifi/ct198.htm

Gruß,
Florian

TheTudz
Schaut ab und zu mal vorbei

#3 erstellt: 11. Okt 2007, 09:50

Hui prima!

Genauso habe ich mir das vorgestellt. Es scheint also zu funktionieren, wenn auch der Subwoofer als Wandsubwoofer konzipiert ist. Bei mir würde er ja quasi liegen und nicht stehen.

Meine Zweifel habe ich allerdings, ob der Leistungsfähigkeit des Gerätes. 38Hz und 104DB klingen irgendwie nicht richtig gut für mich. Geht es vielleicht noch eine Liga größer?

Ansonsten prima Link, jetzt kann ich mir das auch mal bildlich vorstellen.

Thx, TheTudz...

pss0805
Stammgast

#4 erstellt: 11. Okt 2007, 09:59

Earthquake SWS Woofer!

Mein neuer Autosub z.B. : SWS 15, 8cm Einbautiefe - aber 68mm Hub

Selbst in 30l geschlossen geht sowas von die Post ab dass man es mit der Angst zu tun bekommt

MfG

anymouse
Inventar

#5 erstellt: 11. Okt 2007, 10:09

TheTudz schrieb:

Bei mir würde er ja quasi liegen und nicht stehen.

... und mit dem Chassis gegen den Schrankboden feuern...

Dürfte dabei nicht so gut kommen, würde ein ziemlich komisch abgestimmter Bandpass oder Front-Loaded-Druckkammer-ohne-Horn werden.

Entweder setzt man das Chassis senkrecht, dann kann man nur max.-21cm Chassis nehmen und sollte es gegen Fußtritte schützen, oder man legt es (Down/Upfire), dann sollte man über Eigenschaften und Einflüsse der Vorkammer nachdenken.

TheTudz schrieb:

Meine Zweifel habe ich allerdings, ob der Leistungsfähigkeit des Gerätes. 38Hz und 104DB klingen irgendwie nicht richtig gut für mich. Geht es vielleicht noch eine Liga größer?

104dB max sind zu leise?

2 Woofer?!

TheTudz schrieb:

- Die zu befeuernde Raumgröße beträgt ca. 60qm, Lautstärke eher mittel-laut (NICHT sehr laut)

Und wenn Dir 38 Hz beim -3dB-Punkt nicht ausreichen, wie tief willst Du denn runter?! Die oberen 30Hz-Grenze hätte ich für "(z.B. Jazz) aber auch Rock/Pop/Reggae" als einigermaßen ausreichend gedacht...

Ansonsten: Such mal nach "Betthorn" oder "Podesthorn"; da dürfte jedoch die Höhe und Fläche etwas anders liegen...

TheTudz
Schaut ab und zu mal vorbei

#6 erstellt: 11. Okt 2007, 10:22

Hallo anymouse,

deine Diskussion geht genau in die richtige Richtung. Natürlich kann man eine flache Kiste mit viel Volumen bauen. Klingen soll es aber auch und da sind die von dir angesprochenen Probleme zu berücksichtigen. Der Bereich unter dem Schrank wird seine eigenen Einflüsse auf den Woofer haben und quasi Teil des Subwoofergehäuses werden. Leider fehlt mir hierfür die Erfahrung. Vielleicht kann man das ja mit einem geeigneten Verstärkermodul "gerade bügeln".

Die Chassis senkrecht einbauen will ich nicht, weil ich da einfach zu begrenzt in der Treiberauswahl bin (denke ich zumindest). Ebenso halte ich den Einbau des Chassis gegen den Schrankboden für fraglich.

So eine nach unten feuernde Variante klingt zunächst am besten. Ich werde mal nach den genannten Stickwörtern suchen. Ich sehe aber schon, dass es auf keinen Fall ein Standardbauvorschlag für einen Subwoofer genau für diesen Einbauort gibt?!

Thx, TheTudz...

turbo_rolf
Stammgast

#7 erstellt: 11. Okt 2007, 11:12

TheTudz schrieb:

So eine nach unten feuernde Variante klingt zunächst am besten. Ich werde mal nach den genannten Stickwörtern suchen. Ich sehe aber schon, dass es auf keinen Fall ein Standardbauvorschlag für einen Subwoofer genau für diesen Einbauort gibt?!

Thx, TheTudz...

Wie wäre es denn, wenn Du einen Schrank als Gehäuse zweckentfremdest. Den Boden aufdoppeln, Chassis einschrauben, einen weiteren Boden quasi als Rückwand und vorne und hinten dichtmachen. Könnte das passen?

Gruß
Rolf

Justaf
Inventar

#8 erstellt: 11. Okt 2007, 13:57

Wieso nicht einfach nen ordentlich abgestimmten Bandpass basteln?

Chassis kannst Du dann schräg einbauen, da sollte eigentlich auch ein 30er reinpassen.
Und von vorne sieht man nur die Schallöffnungen.

Grüße,

Justaf

averett
Stammgast

#9 erstellt: 11. Okt 2007, 17:25

Geplant ist, das Teil unter den Küchenschränken zu platzieren (.....)
Die zu befeuernde Raumgröße beträgt ca. 60qm

Ehrlich, ich halt's für'ne Furzidee.
Als reine Küchenbeschallung vielleicht, aber das klingt eher nach offener Küche
mit anschliessendem Ess- und vielleicht noch Wohnzimmer. Auf den 60qm findet sich
sicher noch ein geeigneterer Platz einen Sub unterzubringen. Die üblichen Küchennischen
sind vielleicht geeignet die Durchschnitts-12qm-Küche mit einem Sub aufzurüsten, wenn
Du aus der Ritze aber 60qm mit Tiefbass versorgen willst, musst du erst alles in den
Schränken mit Silikon festkleben, Schubladenauszüge stilllegen, Schaumstoffstreifen
zwischen die Teller klemmen und die Gläser mit einer Bitumenschicht bekleben.

Sonst wird dir dein Schrankinhalt den Spaß an dem mit viel Aufwand druntergebasteltem
deutlich vermiesen. Auf 60qm muss es doch ein geeigneteres Plätzchen geben!

anymouse
Inventar

#10 erstellt: 11. Okt 2007, 18:29

Andererseits wären die 200l damit sicherlich schön genutzt.

Du aus der Ritze aber 60qm mit Tiefbass versorgen willst, musst du erst alles in den
Schränken mit Silikon festkleben, Schubladenauszüge stilllegen, Schaumstoffstreifen
zwischen die Teller klemmen und die Gläser mit einer Bitumenschicht bekleben.

Kommt auf die Verbindung zwischen Sub und Schrank an. Wenn genügend Platz ist, so dass hier keine Schwingungen übertragen werden und der Boden fest genug ist, sollte der Platz des Subwoofers (abgesehen von Raummoden!) für die Schwingungsanregung des Schrankes relativ egal sein.

averett
Stammgast

#11 erstellt: 12. Okt 2007, 17:15

....21cm Höhe (....) 300,-€....

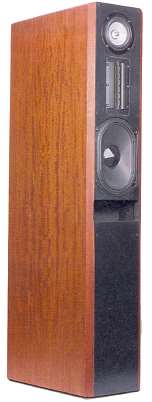

....noch was gefunden: 2x den Bassteil von

der hier, macht 90,-€ für zwei Tangbands,
dann bleiben noch gut 200,-€ für ein robustes Gehäuse und ein Submodul. Preisrahmen
und Gehäuseabmessungen passen (beim IHA muss ja nur das Volumen passen) und ich
glaube die Version ist besser als den Bass gegen die Schrankunterseite drücken zu lassen.
